Linux激光控制系统触摸屏，网络，USB，U盘，图形实时跟踪；5.6寸真彩色触摸屏，视窗更大，操作更简单。
|

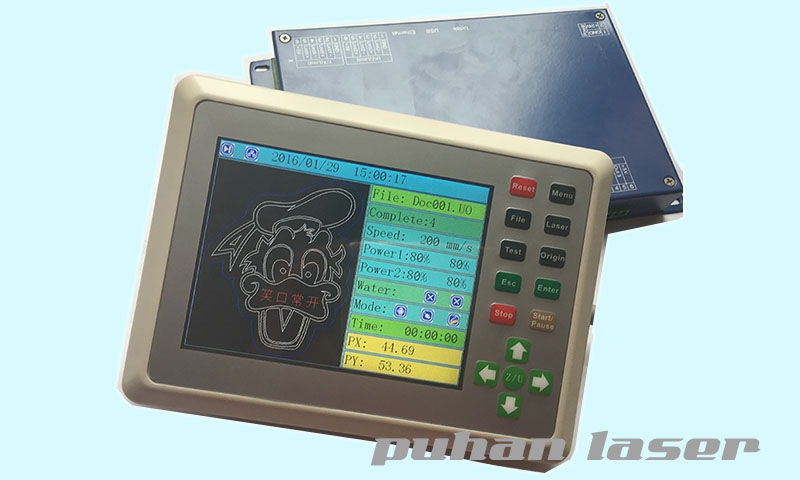

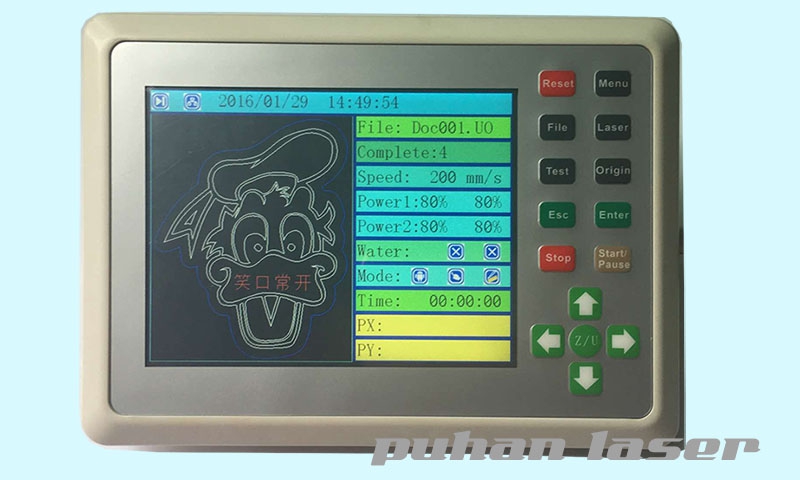

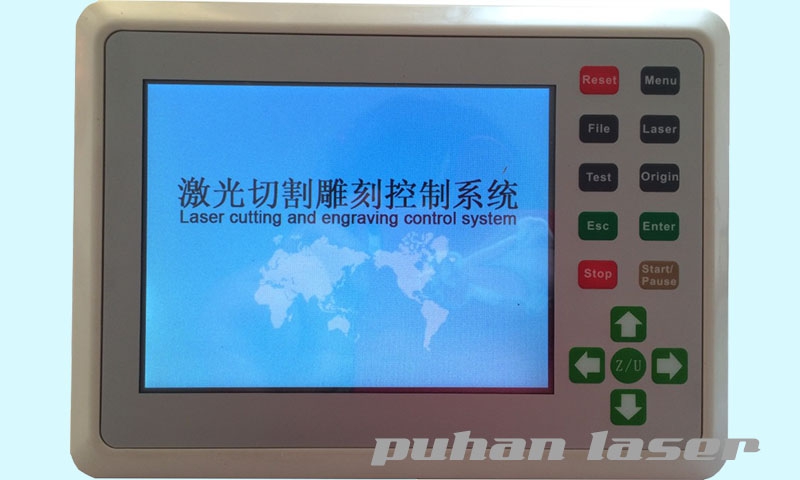

※ 系统图片
|
|
|
|
※ 系统新特性
|
-
支持激光雕刻、激光切割、旋转雕刻、断电续雕、双头互移、边角料、自动送料、自动对焦、按图层吹气、手动控光、机器间隙自动调整补 偿、两级差补模式、切割快速平稳无锯齿。
-
支持4轴（X、Y、Z、U）、多图层虚拟整列。
-
支持插件：CorelDRAW、AotuCAD、Adobe Illustrator 等
-
系统支持：windows visa、windows xp、windows7（32/64位）、windows8（32/64位）、windows10（32/64位）等
-
语言支持：中文、繁体、英文（可定制其他语言）
-
图像格式：DXF、AI、PLT、DST、BMP、JPG等
-
支持文字开机画面、支持定制彩色图片开机画面。
-
可预览加工图、可跟踪加工过程、可系统在线升级。
|
|
※ 技术参数
|
|
参数
|
LC980B
|
|
通讯方式
|
USB
|
√
|
|
U盘
|
√
|
|
网络
|
√（可扩展无线网络）
|
|
内存
|
256M
|
|
屏幕参数
|
5.6寸，640*480
|
系统
尺寸
|
面板尺寸
|
160mm*140mm
|
|
面板安装尺寸
|
150mm*100mm
|
|
主板尺寸
|
230mm×130mm
|
|
电源
|
DC 24V 、3A
|
|
控制脉冲
|
每轴差分、≤1MHz
|
|
控制驱动
|
≤300MA
|
|
控制精度
|
±0.001mm（开环控制）
|
|
数字信号
|
激光频率
|
PWM频率2K~100K可调
|
|
激光功率
|
PWM占空比2%~98%可调
|
|
模拟激光控制型号
|
0~5V自动跟随调节
|
|
电机控制类型
|
步进电机、伺服电机
|
|
电机控制信号
|
差分输出，TTL电平，20mA驱动能力
|
|
工作环境
|
温度：0~+55℃，湿度：5%~90%无凝结
|
|
激光器支持
|
射频激励、CO2激光器、固体激光器等各种直流激光器
|
|
|
※ 功能参数
|
|
功能
|
LC980B
|
|
激光雕刻
|
√
|
|
激光切割
|
√
|
|
旋转雕刻
|
√
|
|
断电续雕
|
√ 寻找断电位置速度在PH3的基础上提升80%
|
|
双头互移，边角料
|
√
|
|
自动送料
|
√
|
|
自动对焦
|
√
|
|
按图层吹气
|
√
|
|
手动控光
|
√
|
|
机器间隙自动调整补偿
|
√
|
|
两级差补模式，切割快速平稳无锯齿
|
√
|
|
支持轴数
|
4轴（X、Y、Z、U）
|
|
多图层虚拟阵列
|
√
|
|
插件支持
|
CorelDRAW、AotuCAD、Adobe Illustrator
|
|
系统支持
|
Windows vista, Windows XP，Windows 7(32/64位), Windows 8(32/64位)，Windows 10(32/64位)
|
|
语言支持
|
中文，繁体，英文（可定制其它语言）
|
|
图像格式
|
DXF、AI、PLT、DST、BMP、JPG等
|
|
支持触摸操作
|
√
|
|
定制文字开机画面
|
√
|
|
定制彩色图片开机画面
|
√
|
|
预览加工图
|
√
|
|
跟踪加工过程
|
√
|
|
系统在线升级
|
√
|
|
完整参数设置
|
√
|
|
手机APP控制
|
可选
|
|
加工云服务管理
|
可选
|
|
|
※ 加工例图
|
|
|
|
|
